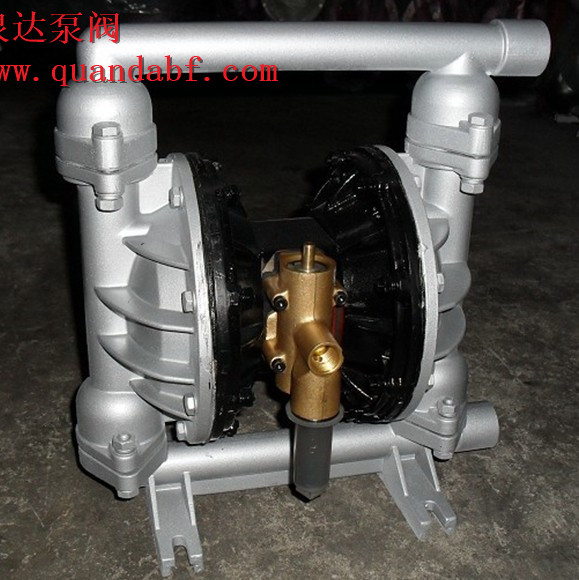

QBY鋁合金氣動隔膜泵
QBY鋁合金氣動隔膜泵主要特點：
永嘉泉達泵閥制造的該系列鋁合金氣動隔膜泵主要用于輸送泥漿、污水等對鋁合金隔膜泵沒有腐蝕性的液體，用鋁合金氣動泵便于移動作業，因?yàn)殇X合金材質相對其它金屬材質的隔膜泵重量要輕很多。
這里有一點需要注意，該系列鋁合金氣動隔膜泵第一次啟動前需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/cm2; 流動寬敞，通過性能好，允許通過最大顆粒直徑達10mm。
抽送泥漿、雜質時，對泵磨損甚微; 揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1-7kgf/cm2之間）; 鋁合金泵無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全; 不必用電，在易燃、易爆場所使用安全可靠; 可以浸沒在介質中工作; 作用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機，鋁合金氣動泵也不會因此而損壞，不旦超負荷，隔膜泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又有自動啟動運行; 結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降; 可輸送較粘的液體（粘度在1萬厘泊以下）; 無須用油潤滑，即使空轉，對氣動隔膜泵也無任何影響，這是氣動隔膜泵的一大特點。
QBY鋁合金氣動隔膜泵性能參數：
|
型號
Model 1
|
流量
Dischage
（m3/h）
|
揚程
Head
（m）
|
出口壓力
Exit
Pressure
（kgf/cm2）
|
吸程
Sucked
lift
（m）
|
最大允許顆粒直粒
Max grain D
|
最大供氣壓力
Max
Pressure
（kgf/cm2）
|
最大空氣
消耗量
Max air
consumption
（m3/min）
|
材 料 Materials
|
|
鋁
ZL104
|
不銹鋼
1Cr18Ni9Ti
|
鑄鐵
HT200
|
增強
聚丙烯
Enhanced
Polypropy lene
|
|
QBY-10
|
0～0.8
|
0～50
|
6
|
5
|
1
|
7
|
0.6
|
★
|
★
|
★
|
★
|
|
QBY-15
|
0～1
|
0～50
|
6
|
5
|
1
|
7
|
0.3
|
★
|
★
|
★
|
★
|
|
QBY-25
|
0～2.4
|
0～50
|
6
|
7
|
2.5
|
7
|
0.6
|
★
|
★
|
★
|
★
|
|
QBY-40
|
0～8
|
0～50
|
6
|
7
|
4.5
|
7
|
0.6
|
★
|
★
|
★
|
★
|
|
QBY-50
|
0～12
|
0～50
|
6
|
7
|
8
|
7
|
0.9
|
★
|
★
|
★
|
/
|
|
QBY-65
|
0～16
|
0～50
|
6
|
7
|
8
|
7
|
0.9
|
★
|
★
|
★
|
/
|
|
QBY-80
|
0～24
|
0～50
|
6
|
7
|
10
|
7
|
1.5
|
★
|
★
|
★
|
/
|
|
QBY-100
|
0～30
|
0～50
|
6
|
7
|
10
|
7
|
1.5
|
★
|
★
|
★
|
/
|

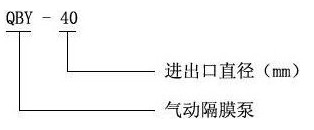

QBY鋁合金氣動隔膜泵型號意義：
QBY鋁合金氣動隔膜泵主要用途：
1、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
2、各種劇毒、易燃、易揮發液體。
3、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
4、各種橡膠漿。
5、泵吸各種污水。
6、各種強酸、強堿、強腐蝕液體。
7、各種高溫液體最高可耐150℃。
8、作為各種固液體分離設備的前級送壓裝置。
9、氣動隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
10、吸油漆、樹膠、顏料。
11、用鋁合金隔膜泵為油輪，駁船清倉吸取倉內污水。
12、啤酒花及發酵粉稀漿、糖漿、糖密。
13、粘合劑和膠水、全部種類可用鋁合金隔膜泵吸取。
14、氣動隔膜泵吸各種乳劑和填料。
15、各種瓦、瓷、磚器及陶器釉漿。
16、油井鉆好后，用鋁合金隔膜泵吸沉積物及灌漿。
QBY鋁合金氣動隔膜泵工作原理：
在鋁合金氣動隔膜泵的兩個對稱工作腔中中各裝有一塊隔膜，由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔內隔膜運動，而另一腔中氣體排出。一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，從而使兩個隔膜連續同步地往復運動。 在圖示中壓縮空氣由進入配氣閥，使膜片向右運動，則室的吸力使介質由入口流入，推動球閥進入室，球閥則因吸入而閉鎖；室中的介質則被擠壓，推開球閥由出口流出，同時使球閥閉鎖，防流，就這樣循環往復使介質不斷從入口處吸入，出口處排出。
QBY鋁合金氣動隔膜泵的訂貨請盡量提供：
1.型號2.口徑3.揚程4.流量5.電機功率（KW）6.轉速（R/min）7.材質是否帶附件8.電壓（V）
